直線振動篩的產品說明書

發布日期：2014-03-11 作者：隆中

直線振動篩簡稱直線篩，是振動篩分機械的一種。該機可對粉狀、顆粒狀物料的篩選和分ji，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。

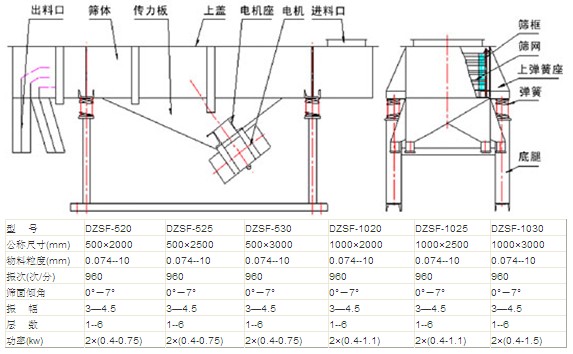

一、直線振動篩的結構部件

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有特定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘需要擰緊，特別是新篩機試用前三天、需要反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧需要垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱需要垂直與地面，兩支柱下面的槽鋼應相互平行。


二、直線振動篩的工作原理

直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分ji的目的。

該機可用于流水線中實現自動化作業，具有能耗低、效率gao、結構簡單、易維修、全封閉結構無粉塵溢散的特點。較gao篩分目數400目，可篩分出7種不同粒度的物料。

三、直線振動篩的特點

直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量gao、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

1、特別之篩網結構設計，方便和快速更換篩網 ( 只需3到5分鐘 ) ，此外此種設計允許使用各種篩網 ( 尼龍、特種龍、PP網 )。

2、篩機設計；精巧和容易裝配，一人即可操作篩機。

3、和其他相關品pai廠商比較，具較大篩選面積和效率gao益之處理能力。

4、其母網全部支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間之生產過程可降低諸多成本。

四、直線振動篩振動電機使用說明

本系列電機滿足下列條件時，能連續輸出額定激振力。

1、振動加速度：不過7g（g：重力加速度）

2、環境溫度：不過40℃

3、海拔：不過1000m

4、電源頻率：50Hz

5、電壓：380V

6、溫升：小于80K（電阻法）

本章主要是講直線振動篩的產品說明書，下章隆中重工為您介紹直線振動篩的安裝使用說明書。
